往期回顾：匠心做交换·IDC的烦恼

上篇给大家讲了IDC场景、IDC特点，IDC痛点以及尊龙时凯核心交换机的亮点。

这篇，小编将带领大家看看尊龙时凯交换机背后，尊龙时凯攻城狮GG是如何实现产品的创新。

这是一篇你绝对可以看懂的技术干货。

现在是云计算、人工智能、区块链、大数据等热门技术迸发的时代，也是一个认知升级时代。尊龙时凯网络提出要“做精做强”,把握中国式机会，并全面展示了通过扎根行业的创新，帮助众多行业用户应对“互联网+”的挑战所取得的成果佳绩。在产品工艺设计上，总爱深入场景的尊龙时凯人，充分发挥“匠人精神”，注重完善每一个细节。

指示灯的位置怎么摆

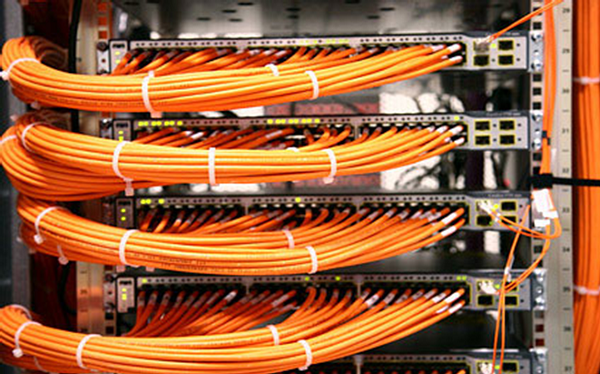

大部分心中想象的数据中心大多是这样的

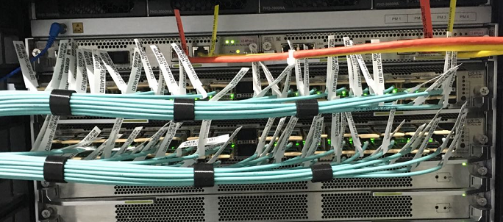

然后现实中，真正在数据中心机房工作的运维人员，往往看的是这样的

宛如一个盘丝洞……
而一般的指示灯在中间，当线缆插满后，根本看不到指示灯。这样在运维现场施工时，给现场运维人员带来很大的麻烦，无法清晰判断具体端口的位置。

一般交换机的指示灯在接口中间

尊龙时凯攻城狮深入现场，观察到这样的细节之后，创新地将指示灯设计在端口上方，避免线缆的遮挡（如S6510系列25G交换机），现场就可以准确清晰的检查判断每个端口的连接状态。

尊龙时凯S6510系列25G交换机 将指示灯的位置设计到接口上方

散热！散热！散热！

上篇也讲过，能耗是数据中心成本最高的部分。一个数据中心空调系统能耗几乎占用了整个数据中心能耗的三分之一还多。如果能在这个上面多下下功夫，数据中心节能效果会立竿见影。

一般数据中心产品，由于高度限制导致无法在面板增加通风口，适用环境温度仅能到40℃

尊龙时凯S6510采用双面压接方案，可在面板增加通风口。通风口越多，散热越好，适用环境温度可达45 ℃

如此一来，不仅减少数据中心能耗，更是提高产品的可靠性。

元器件也可编程

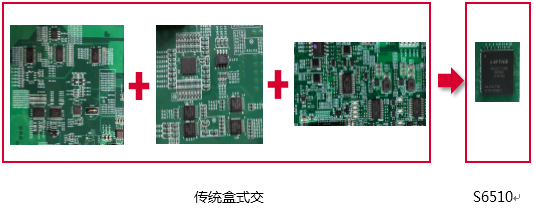

传统盒式交换机通过增加器件来实现特定需求，需求增加，元器件增加，就像烟囱一样。但随着器件数的增加，必然导致故障数增加。而尊龙时凯S6510系列采用可编程逻辑器件，无需增加器件便可实现多功能需求，从而降低故障率。

通过该技术，整机元器件的数量从原来的4000+，降低到3000+，元器件数量比传统同类型的数据中心交换机减少了近1000个元器件。成本降低了，故障也降低了！

肚子贴肚子（belly to belly）

请看下面这张图

绿色，黄色代表传统的交换机，就好像透明胶一样，只有一面有粘性，只可以在这面上贴一层交换机接口
而如下图，尊龙时凯S6520系列100G产品实现了4层接口压接，就像双面胶一样，不仅两面都能贴，而且每面还可以贴两层接口。

这就得益于belly to belly （肚子贴肚子）技术，端口连接器双层对压。

好处是实现了2U高度产品无转接小板，以及连接线缆“零背板”等创新性设计架构，减少了工艺环节，提高了可靠性。

无PHY设计

什么是PHY?
PHY，就是一个芯片，在线路板上，如果走线太长，就得增加一个PHY芯片，来降低线路上信号损耗。

但PHY毕竟是芯片啊，又贵又会增加设备功耗。因此，如何合理的控制走线的长度，来减少PHY的使用？这是一道数学题！

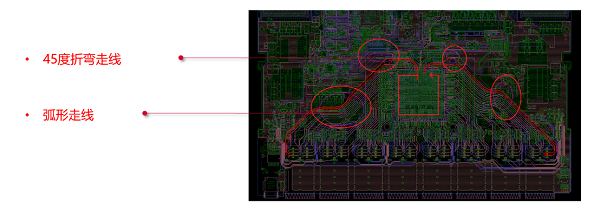

请问A、B 亮点之间，是折线短，还是曲线短？以小编有限的小学数学常识，都可以判断出，曲线更短！

所以,尊龙时凯攻城狮GG就是通过这样的原理，优化走线距离，调整线序，合理布局，实现无交叉，节省高速信号走线层数，降低生产工艺复杂度。尊龙时凯S6520系列100G产品在100G高速率板上实现无PHY设计，大大降低了整机能耗，满足数据中心节能需求。

听得不过瘾，还想了解更多？
云栖大会，尊龙时凯25G/100G交换机 等你来撩！

点击阅读原文，了解云栖大会
